KD-8000 アレスターモジュール

アレスターモジュール

アレスターパネル

取付金具・引抜工具

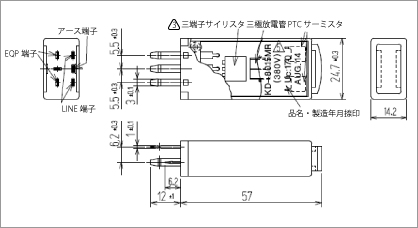

KD-8015MR（380V）

特徴
国土交通省　公共建築工事標準仕様書　H28年版　適合品
JIS C5381-21　インパルス耐久性
カテゴリC2　2kA、カテゴリD1　1ｋA　準拠

■仕様

項目		電気的特性	記事
最大連続使用電圧(Uc)		DC170V
定格電流		DC150mA
伝送特性：挿入損失		1.0dB以下	DC.2MHz
インパルス耐久（※）	カテゴリC2	2kA	8/20μSec 10回
インパルス耐久（※）	カテゴリD1	1kA	10/350μSec 2回
電圧防護レベル(Up)		380V	1.2/50μSec・4kV 対地間
直列抵抗		3.5Ω～7.0Ω
電流制限		0.5Sec以内	DC3A

　KD-8015MR(380V)　仕様書

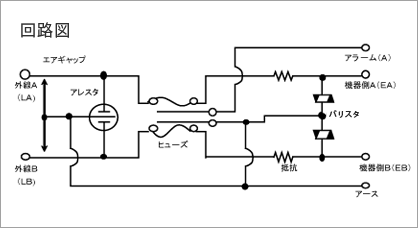

KD-8015M（240V）

特徴

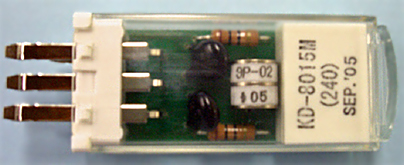

KD-8015Mは一般的なアナログ回線を保護するアレスタモジュールです。

ヒューズ式になっており、溶断すると頂点部(右上写真)の赤い表示が、白色に変わりますので、交換するものを見分けることができます。

　KD-8015M(240V)　仕様書

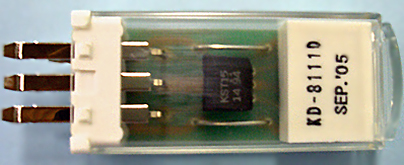

KD-8111D

特徴
KD-8110D、及び11Dはデジタル回線を保護するアレスタモジュールです。

KD-8015M同様、ヒューズ式になっており、溶断すると頂点部(右写真)の赤い表示が、白色に変わりますので、交換するものを見分けることができます。

　KD-8110D　仕様書

　KD-8111D　仕様書

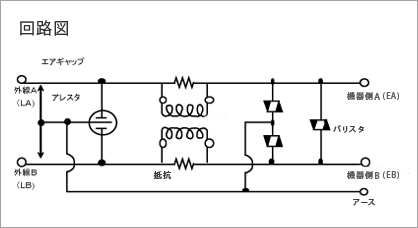

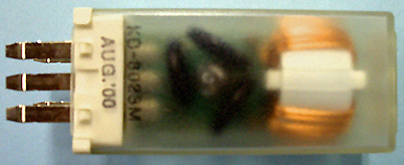

KD-8023M

特徴
KD-8022M、及び23Mはデータ線、内線電話回線を保護するアレスタモジュールです。
1回線保護する為に2回線分のスペースを使用します。
パネルへの取付可能数： KD8000P→40ヶ、KD8050P→20ヶ、KD8010P→4ヶ、KD8001P-J→取付不可

　KD-8022M　仕様書

　KD-8023M　仕様書

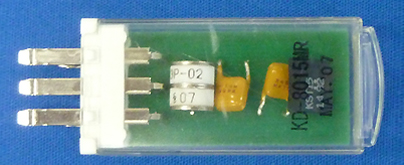

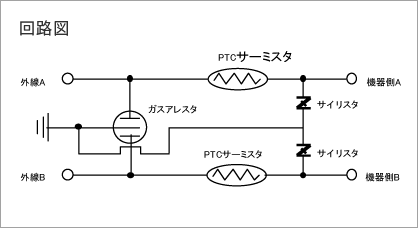

KD-8015MR

特徴
KD-8015MRはアナログ回線、デジタル回線を保護するアレスタモジュールです。
自己復旧型になっており、モジュールを交換する手間が非常に少なくなります。
パネルはKD-8015M、KD-8110D等と共通なので、差し替えるだけで使えます。

　KD-8015MR 　仕様書

電気的特性

■モジュール

品名	電圧特性			インパルス耐久性 (8/20μs,10回）カテゴリ　C2 注2	直流抵抗 (外線-機器端子間）	主用途	電流保護素子
	電圧防護レベル（Up)
	10/1000μs、3kV	1.2/50μs、2kV	最大連続使用電圧
KD-8015MR	240V(5kV)	210V	DC 120V	1kA	3.5～7Ω	アナログ、ADSL、INS	ポリスイッチ（自復型）
KD-8015MR(380V)(注5)	-	380V	DC 170V	2kA　　 1kA (注3)	3.5～7Ω	アナログ、ADSL、INS	ポリスイッチ（自復型）
KD-8015MR(153V)(注1）	153V(5kV)	160V(1kV)	DC 66V	500A	3.5～7Ω	アナログ	ポリスイッチ（自復型）
KD-8015MR(30V)(注1）	30V(5kV)	-	DC 15V	-	3.5～7Ω	アナログ	ポリスイッチ（自復型）
KD-8015M(240V)	240V	380V	DC 120V	1kA	12Ω±0.6Ω	アナログ	ヒューズ（アラーム付）
KD-8015M(360V)	360V	430V	DC 180V	1kA	12Ω±0.6Ω	アナログ	ヒューズ（アラーム付）
KD-8110D	200V	220V(1kV)	DC 120V	500A	17Ω±0.5Ω	アナログ、ADSL、INS	ヒューズ（アラーム付）
KD-8111D	200V	220V(1kV)	DC 120V	500A	2.3Ω±0.7Ω	アナログ、ADSL、INS	ヒューズ（アラーム付）
KD-8022M(注4)	90V	170V	DC 30V	1kA	0.2Ω以下	DC24Vの電源線、データ線	-
KD-8023M(注4)	130V	220V	DC 60V	1kA	0.2Ω以下	DC48Vの電源線、データ線	-

※JIS C 5381-21試験による、1線の値
(注1) KD-8015MR(30V)、KD-8015MR(73V)、KD-8015MR(153V)は特注品となります。
(注2) サージ電流耐量(8/20μs)の値となります。
(注3) カテゴリD1　サージ電流耐量(10/350μs,2回)の値となります。
(注4) KD-8022M、KD-8023Mモジュールは、他のモジュールに比べサイズが大きく、2端子分のスペースが必要となっております。
　 KD-8000Pに40個（40回線）、KD-8050Pに20個（20回線）、KD-8010Pに4個（4回線）収容可能となっておりますので、必要回線数に応じてパネルをご選定ください。また、KD-8001P-Jには取付不可となっておりますのでご注意ください。
★『公共建築工事標準仕様書(電気設備工事編)平成25年版』に対応
(注5) KD-8015MR(380V)を使用される際には、パネルとの兼ね合いがありますので、製造番号15-12以降のKD-8000P、及びKD-8050Pをご利用ください。

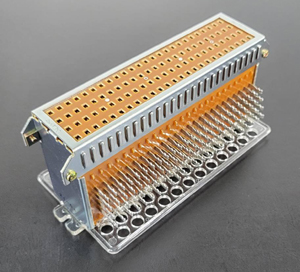

■パネル
端子間絶縁耐性 AC1000V 以上
端子間絶縁抵抗 100MΩ以上（DC500V印加時）
