  • 通信用製品
    KD-8000 アレスターパネル
    保安器はパネルと保安器モジュールから構成しています。
    パネルは100回線、50回線、10回線及び1回線用の4種類あります。
    接続方法は外線側(LIN:雷サージが入ってくる側)、機器側(EQP:保護する機器側)ともに
     100回線、50回線、10回線パネルはワイヤラッピング方式でマルチ結線が可能です。
     適用心線径はΦ0.4〜0.65mmです。1回線パネルはネジ端子接続となっております。
    種類 100回線 50回線 10回線 1回線
    品名 KD-8000P KD-8050P KD-8010P KD-8001P-J
    高さ 508mm 254mm 98mm 31mm
    118mm 118mm 88mm 40.5mm
    奥行
    (パネル単体)
    44.6mm 44.6mm 41.2mm 43.6mm
    奥行
    (モジュール装着時)
    87mm 87mm 83mm 80.6mm
    取付寸法(高さ) 381mm 127mm 89mm 42mm
    取付寸法(幅) 75mm 75mm 上下2箇所留め PDF参照
    重量 約4kg 約2kg 約360g 約90g

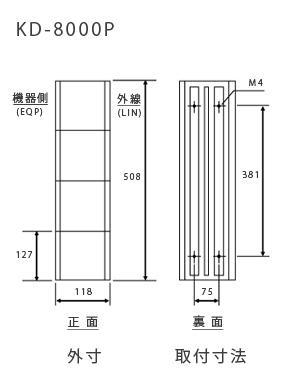

    寸法:KD-8000P
    寸法:KD-8000P

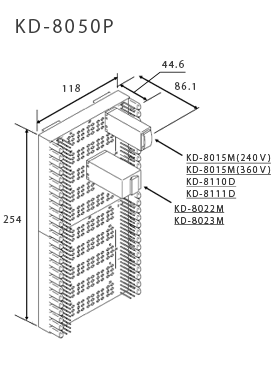

    寸法:KD-8050P
    寸法:KD-8050P

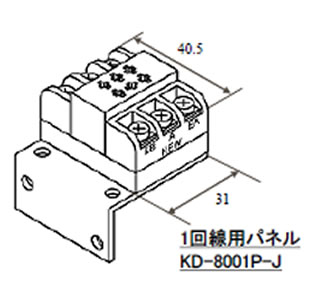

    寸法:KD-8001P-J
    (1回線用パネル)
    寸法:KD-8001P-J(1回線用パネル)
    1回線用パネル
    モジュール挿入寸法図
    1回線用パネルモジュール挿入寸法図
