  • 高精度 放射線治療装置用 電位計

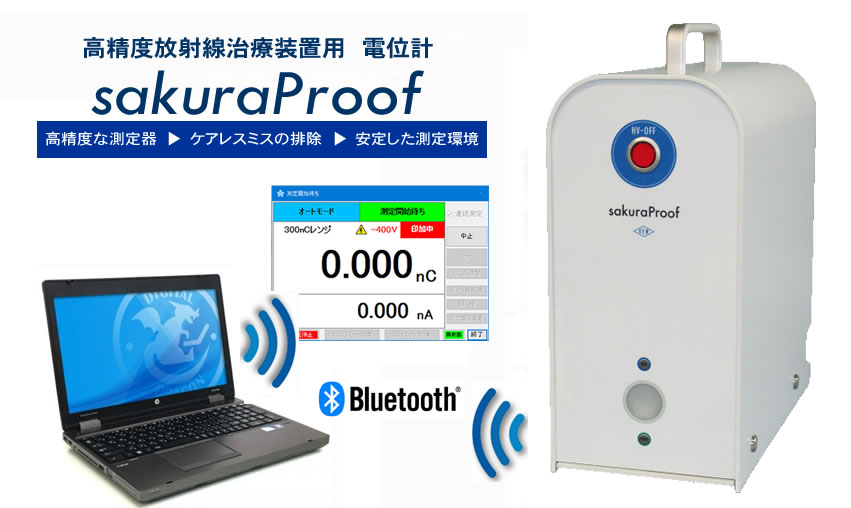

    高精度 放射線治療装置用 電位計
     特 徴
    高精度な電位計
    国家標準開発に採用された振動容量型微小電荷測定技術を利用
    安定した測定環境
    無線(Bluetooth)でPCと接続することで人体からの誘導ノイズやケーブルの曲げやねじれの影響を低減します
    ケアレスミスの排除
    測定値はダイレクトにMicrosoft Excelに取込み、転記ミスを防ぎます
    電位計のガイドライン(日本医学物理学会)に準拠
    IEC60731に準拠
    ●Usability

    本体は操作室内に常設し、無線()でパソコンと接続します。
    − 電源、電離箱ケーブルを都度、接続する必要がなく簡便になります。
    −パソコンですべての計測操作が可能です。

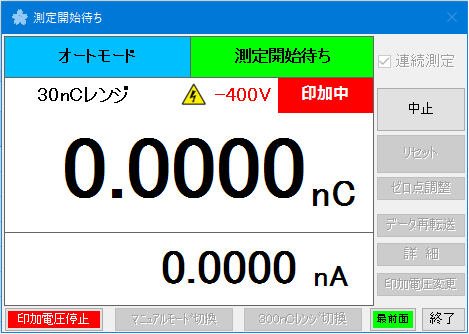

    シンプルな操作ソフトウェア
    −Microsoft Excel® のアドインメニューから操作ができます。
    −測定結果は、そのままExcelの指定セルに入力されます。
    −使いやすい日本語メニューです。

    日本製
    −日本製ならではの利用者のニーズに応じたサービスの提供が可能です。
    ●Accuracy
    国家標準開発※1に採⽤された振動容量型※2微⼩電荷計技術を利⽤。
    操作を全てパソコンで⾏う事により⼈体の誘導ノイズ等による外乱影響を低減します。
    本体を常設し電離箱ケーブルやコネクタを固定できるのでケーブルの曲げ、ねじれ等の影響を低減します。

    ※1 国家標準における役割
       国⽴研究開発法⼈産業技術総合研究所と⾼精度放射線測定を⽬的として共同開発した電位計
       (エレクトロメータMMAU-17E)は、⽇本における国家標準器を測定する計測器の⼀部として使われています。
       その技術をベースに本計測器を開発しております。

    ※2 振動容量型
       測定する電位信号を、静電容量が一定の周期で変化するコンデンサ(振動容量型)を用い、
       交流信号に変換することで、ノイズを小さくした増幅が可能となります。
       増幅した信号を再び直流信号に変換して測定値を出力します。
       また、このコンデンサは空気で絶縁されているので入力インピーダンスが1015Ω以上となり、
       ノイズに強く、分解能を小さくできるというメリットがあります。
    ●Spec
    測定レンジ

    表示分解能
    再現性
    直線性
    オフセット電流

    長期安定性
    印加電圧
    安定化時間
    入力コネクタ
    PCと本体の接続
    電源
    サイズ
    重量
    :30nC(L) 有効範囲入力電荷1nC〜30nC 入力電流20pA〜15nA※3
    :300nC(M)有効範囲入力電荷10nC〜300nC 入力電流100pA〜150nA※3
    :4桁最⼩分解能1pC ※4
    :最⼩有効指⽰値に対して±0.1%以内※4
    :フルスケールの半分に対して±0.2%以内※4
    : 30nC(L) ±0.02pA以内※4
    : 300nC(M) ±0.1pA以内※4
    :±0.2%以内/年(⽬標値/電位計ガイドラインの性能要件値)
    :±500V 50Vステップ確度±1%以内※4
    :15分※4
    :BNC(2ラグ)トライアキシャル
    :Bluetooth、USB
    :AC100V ±10% 20VA 50/60Hz
    :約W125×H260×D260(mm)(把⼿部分を含まず)
    :約5.2(kg)


    ※3 有効範囲において、日本医学物理学会電位計ガイドラインの性能要件を満たします
    ※4 日本医学物理学会電位計ガイドライン準拠
