  • 通信用製品
    200号試験弾器

    建設・保守作業の作業性の向上を目的に、従来の半田付け・ラッピング端子に代わり、被覆剥ぎの不要なUスリット端子を採用した、加入者ケーブル立ち上げ用のMDFに搭載して使用する試験弾器・端子板です。

    収容回線数 100回線
    結線方式
    ・ジャンパ側 ⇒ Uスリットマルチ端子(押切式)
    ・ケーブル側 ⇒ PATコネクタ
    接点部には、時々断防止策がとられており、信頼性の向上が図られています。
    周波数帯域DC〜30MHzまで対応。
    (高精細テレビジョン信号伝送可能)
    特徴
    Uスリット端子を採用したことにより、ジャンパ作業時間が大幅に短縮されました。
    試験弾器では、加入者ケーブル成端側はPATコネクタ採用により接続作業が大幅にシンプル化されました。
    安全性も向上しました。
    接点部には、時々断防止策がとられており、信頼性の向上が図られております。
    DC〜30MHzまでの伝送が可能(高精細テレビジョン信号伝送可能)
    ジャンパ側(局内側)は、1回線当り2本まで接続可能なマルチ接続方式です。なお、1端子に2本付けはできません。

    収容回線数

    収容回線数 100回線
    結線方式 ジャンパ側 ⇒ Uスリットマルチ端子
    ケーブル側 ⇒ PATコネクタ
    適用線径 φ0.4〜0.5mm単線

    概要

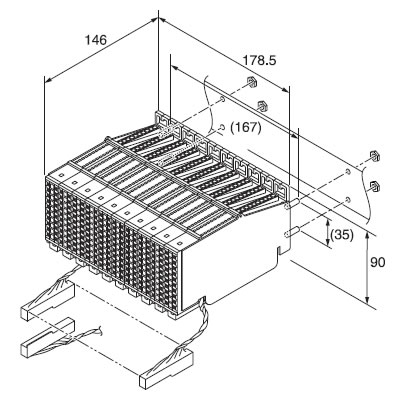

    @10回線単位のサブモジュール10個で色別構成され、100回線を収容できます。
    AMDF等に搭載する場合、従来の試験断器と取付けピッチ(167.35mm)が同じなので、そのまま取付けが可能です。
    B適用電線 直径0.4〜0.5単線。
    C200号U試験断器のジャンパは側はUスリットマルチ端子、ケーブル側はPATコネクタになっております。 接続の際は別売のPATコネクタが必要になります。
    D200号U端子板は結線作業時にサブモジュール毎に脱着できます。
