    バッテリー中継端子板

    用途・機能
    1.ヒューズ付きのバッテリー中継端子台です。

    2.消防車、キャンピングカー等においてスピーカーや無線機などをバッテリーと接続するための中継端子台です。

    特 徴
    結線簡単!
    @ 結線が容易 → クランプ式の端子を採用

    A 配線がすっきり → ヒューズ付き

    B カバーの脱着が簡単 → スライド式カバー

    C ケーブル簡単固定 → 結束バンド取付け部付き

    D 増設時には2段重ね可能

    仕様概要

    項目 仕様内容 備考
    結線方法 クランプ式
    適合電線 0.85sq 〜 3.0sq AWG18-12
    絶縁抵抗 50MΩ以上
    (DC500V)
    絶縁耐圧 AC500V 60秒で異常なし
    ヒューズホルダー ブレードヒューズ型 DC58V 15A以下
    材質 PBT樹脂 ガラス30%
    難燃規格 UL94V-O
    外形寸法(W)×(H)×(D) 84mm×65mm×37mm
    環境対応 RoHS指令準拠
    ※製品の仕様などは、改良の為、予告なく変更させていただく場合がございます。(2014年4月)

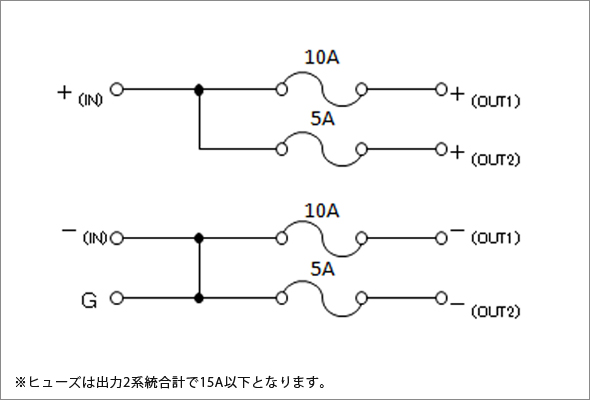

    回路図
