KD-8000 取付金具・引抜工具

パネル	取付場所
パネル	P2MDF(VA側)	P2MDF(VB側)	BOX (木板等)
KD-8000P	100LVA取付金物	100LVB取付金物	BOX取付金物×2
KD-8050P	50LVA取付金物	50LVB取付金物	BOX取付金物×2
KD-8010P	20LVA取付金物	KD8010補助取付金物	直接取付可能
KD-8001P-J	×	×	直接取付可能※
※ 取付方向を変える場合、ブラケットのネジを外して、反転させて再取付してください。

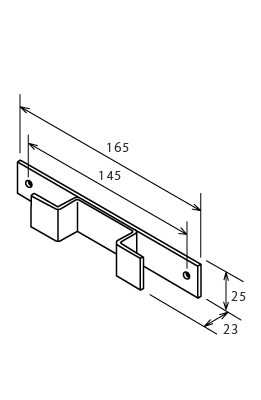

BOX取付金具

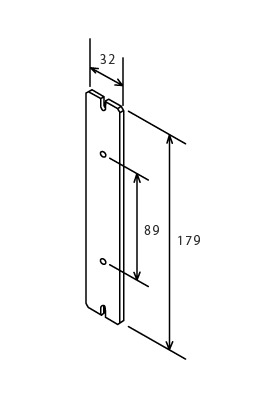

KD8010補助取付金具

KD-8010PをP2MDFのVBに取付時に使用

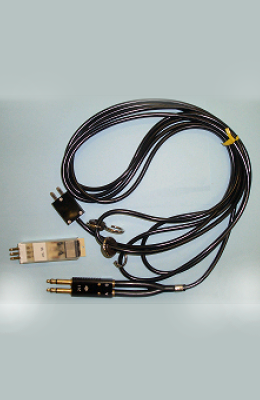

試験引き込み用コード

[KDSW-31]
#211プラグ、KD-8030Mモジュール付き
[KDSW-32]
#247TAプラグ、KD-8030Mモジュール付き

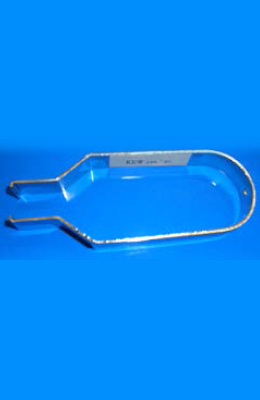

モジュール引き抜き工具

[KDT-81]
パネルへ挿入したモジュールを引き抜く場合に使用します。

各パネルを設置する際に必要になる金物です。

選定の基準としてMDFにお使い頂く場合、MDF正面に立った際にネジ穴が正面に向いてあいている場合はVBを、MDF正面に立った際にネジ穴が横側にむいてあいている場合はVAをそれぞれご利用ください。
(KD-8001P-JはMDFには取付ができません、ご了承ください)

また、木板等にお取付頂く場合はBOX取付金物を2つご利用ください。
KD-8010P、並びにKD-8001P-Jの場合は木板に直接取付が可能な為、金物は必要ありません。

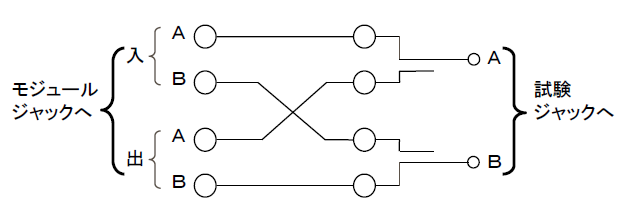

ジャック付モジュールに挿入し、外線側と交換機側の試験に使用します。
